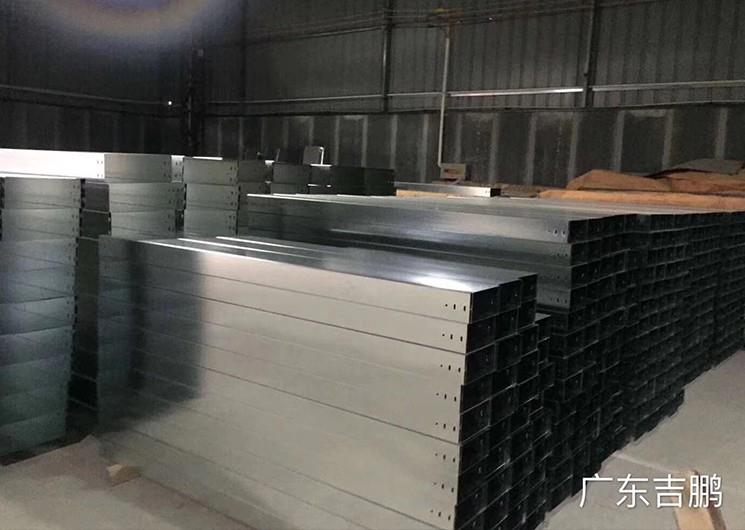

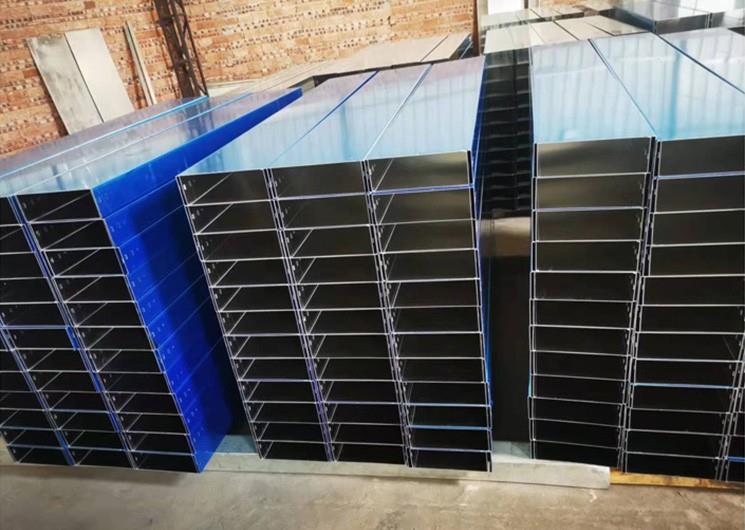

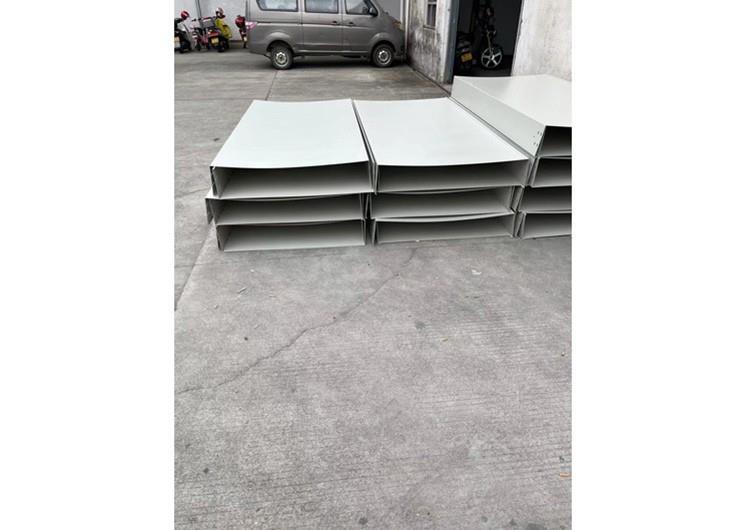

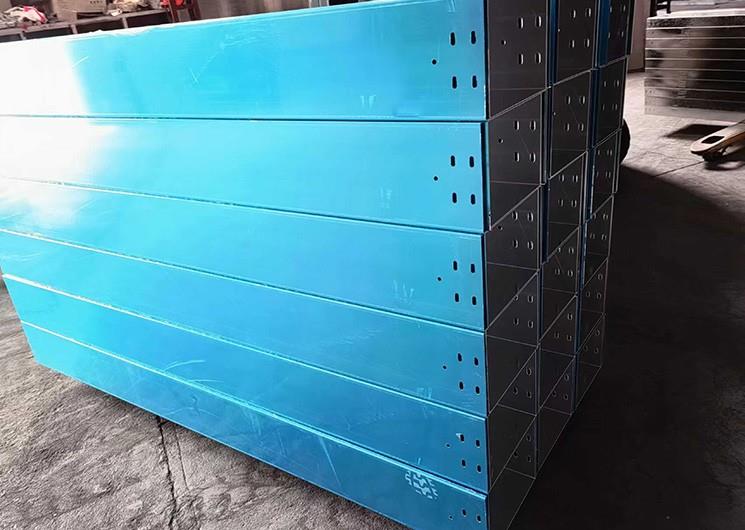

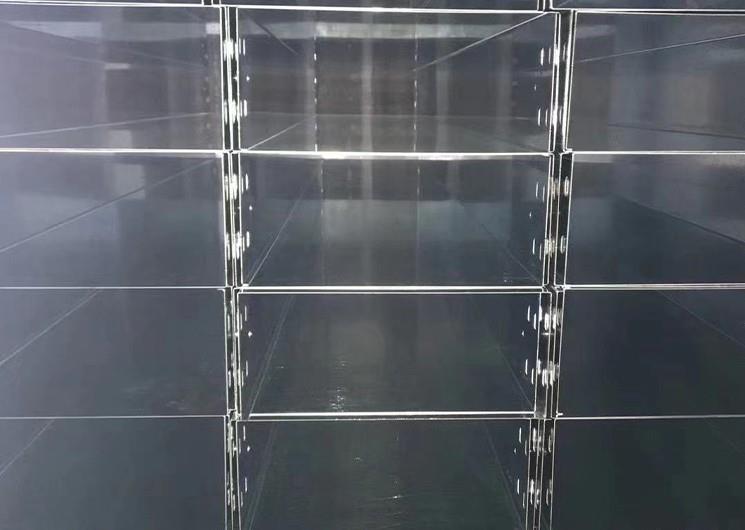

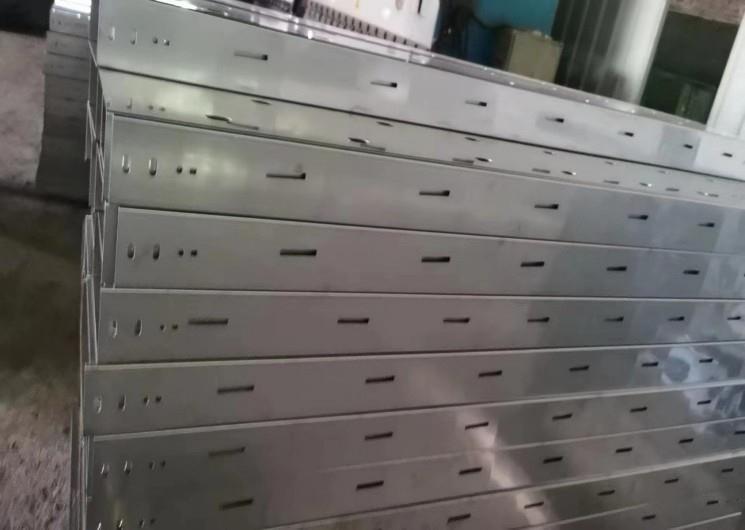

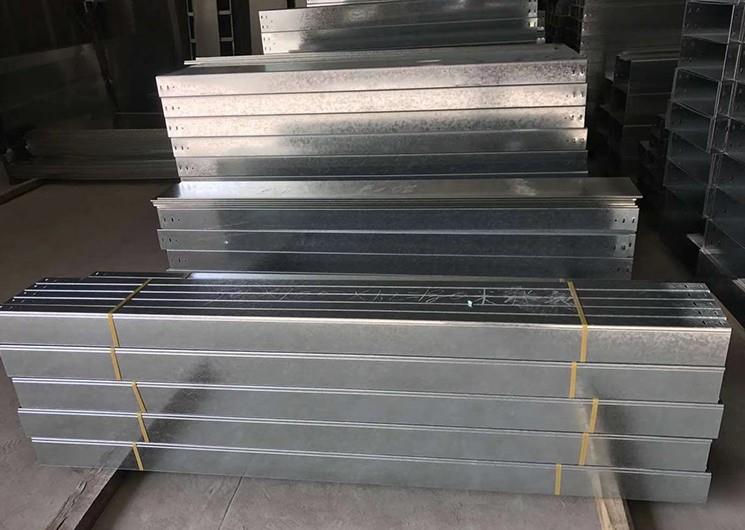

在使用产品之前,首先应该选择合适的产品,那么如何选择槽式电缆桥架,有哪些选用要点呢,下面我们一起了解槽式电缆桥架的选型。 槽式电缆桥架产品可以有效的满足工程环进和耐久性的要求,而且电缆桥架的使用,可以有效的保证我们的日常生活,首先槽式电缆桥架及其支吊架以及气动球阀使用在腐蚀环境当中的话,应该采用耐腐蚀的刚性材料制造。 此外,电缆桥架在有防火要求的区段内需要采取在桥架及其支吊架表面涂刷防火涂层等措旋,其整体的耐火要求也瞳国家有关规范或标准的要求。在选择电缆桥架的荷载等级时,电缆桥架的工作均布荷载不能大于所选电缆桥架荷载等级的额定均布荷载。当各种组件及支吊件在满足相应荷载的条件下,其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

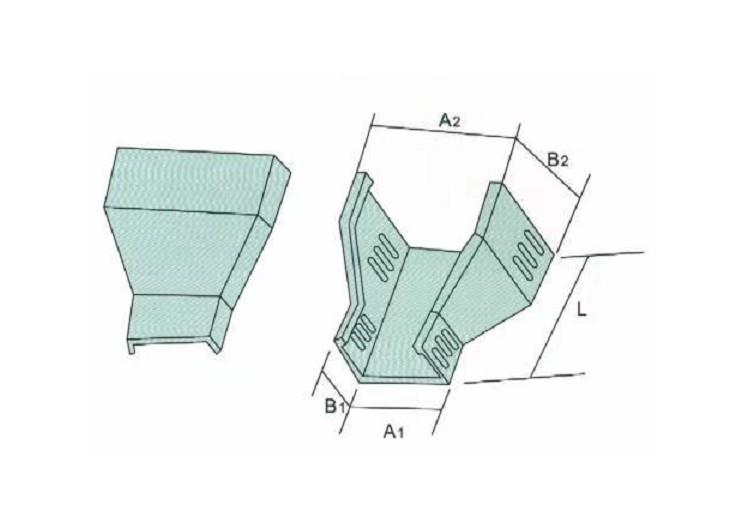

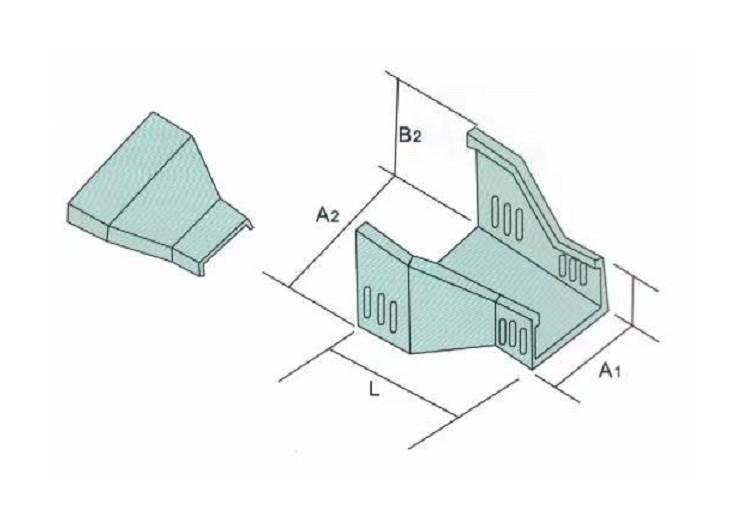

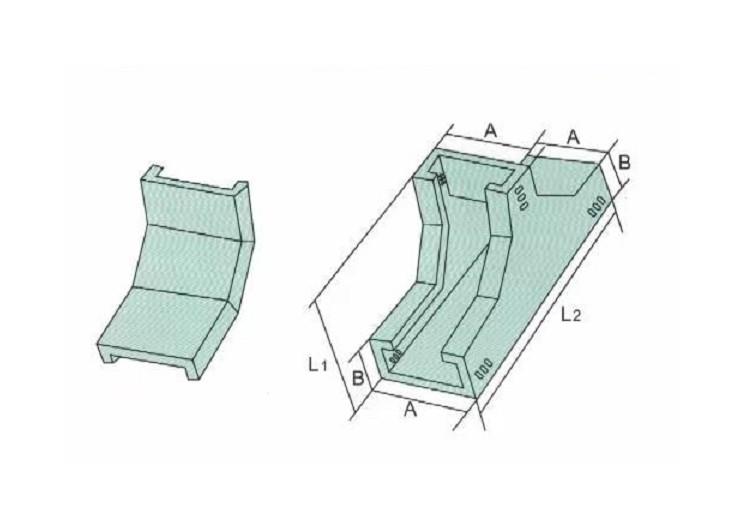

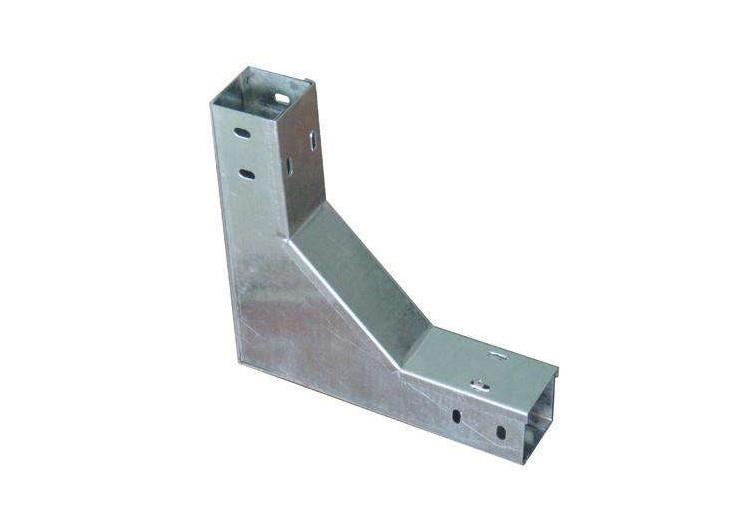

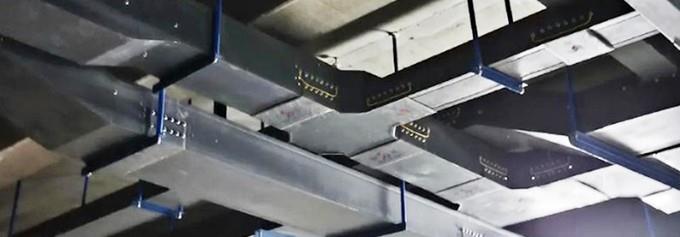

1.一般情况下不在施工现场制作桥架。由于特殊原因所需时,可利用现有的桥架改制非标准弯通和变径直通。改制和切断直线段桥架时,均不得用气、电焊切割,应用专用切割工具。改制的桥架须平整,及时补漆,面漆颜色应与其它桥架相近。因为新建建筑物里,桥架安装一般都在混凝土结构工程完成数月甚至一年之后进行,混凝土收缩逐渐减小。伸缩量一般不会超过建筑物伸缩缝宽L。 2.桥架跨越建筑物的伸缩缝处,按GB50168规定,应设置伸缩缝,保证桥架及敷设在桥架内的电缆在建筑物伸缩不危及其本身安全时能自由伸缩,不受损坏。 3.若发现或从土建单位了解到建筑物伸缩缝较大有可能超过L时,以便于在桥架中留电缆(或电线)的伸缩余量,这个余量应大于伸缩缝宽L。应按实际做好伸缩处理。要跨越伸缩缝的桥架至少一侧有较长的直线段,宜超过30m,或伸缩缝两侧直线段桥架相加有30m,中间无水平或垂直弯通。

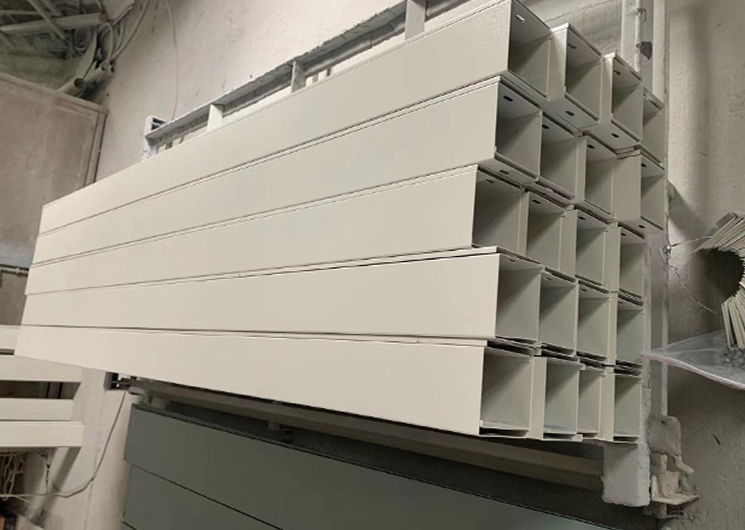

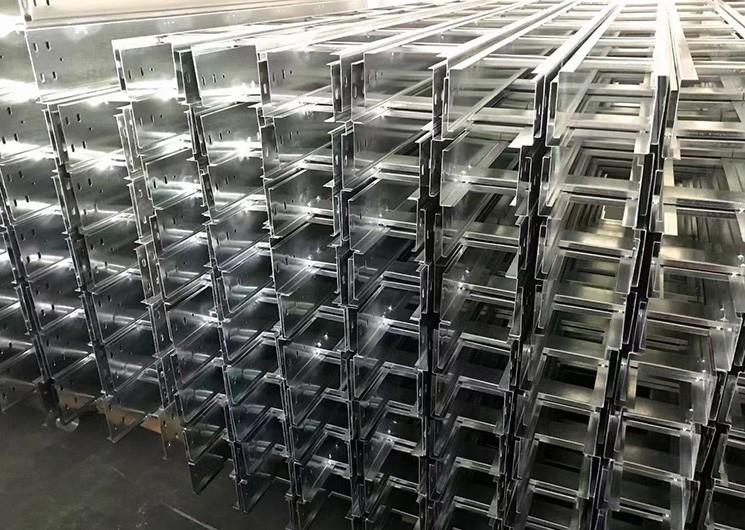

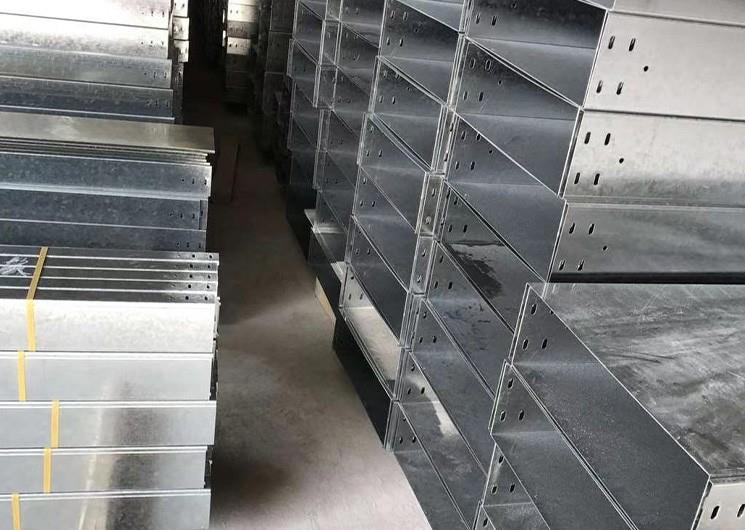

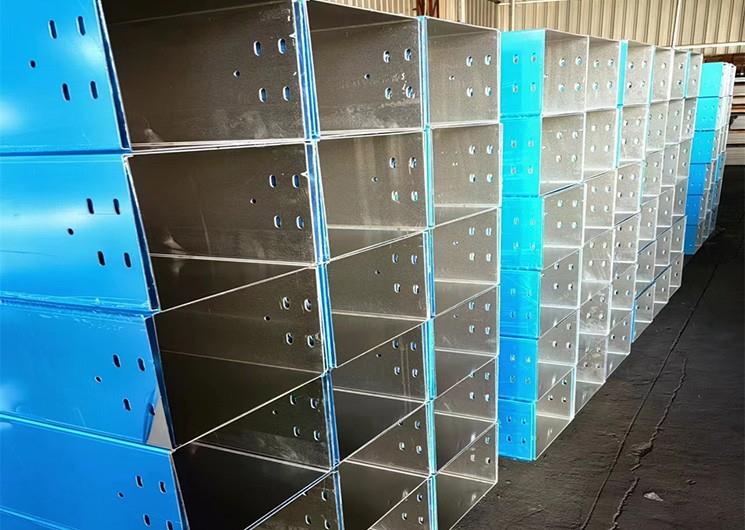

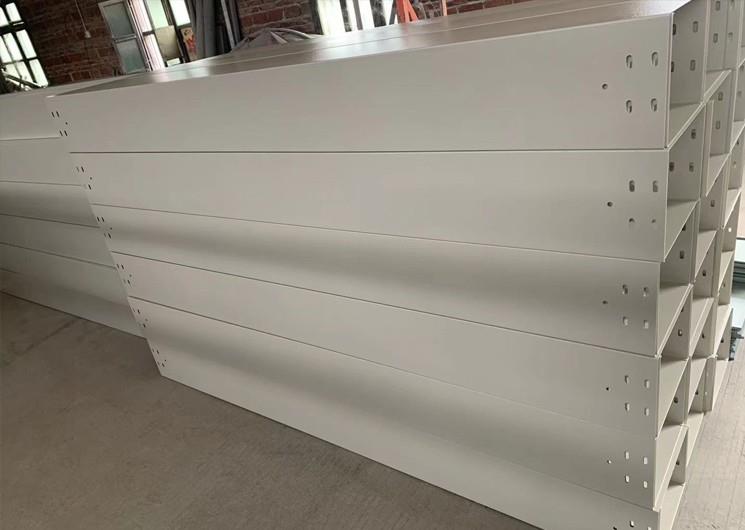

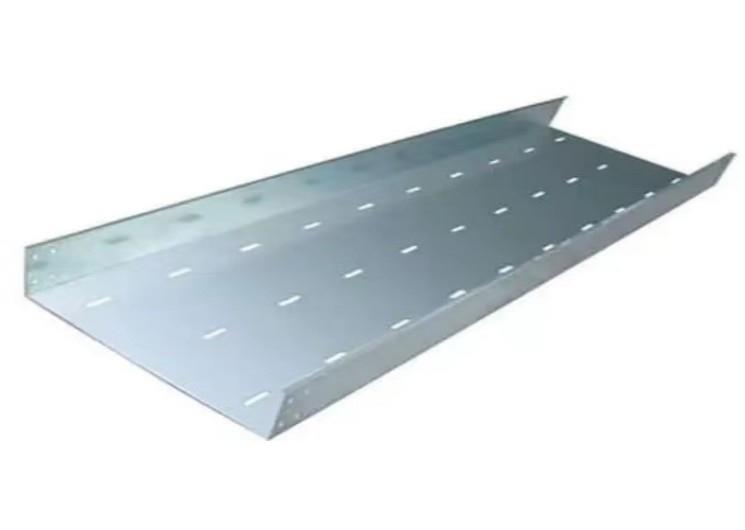

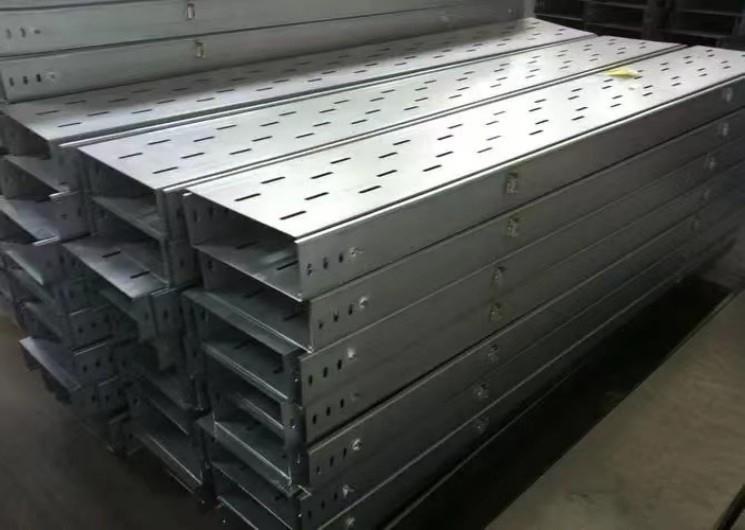

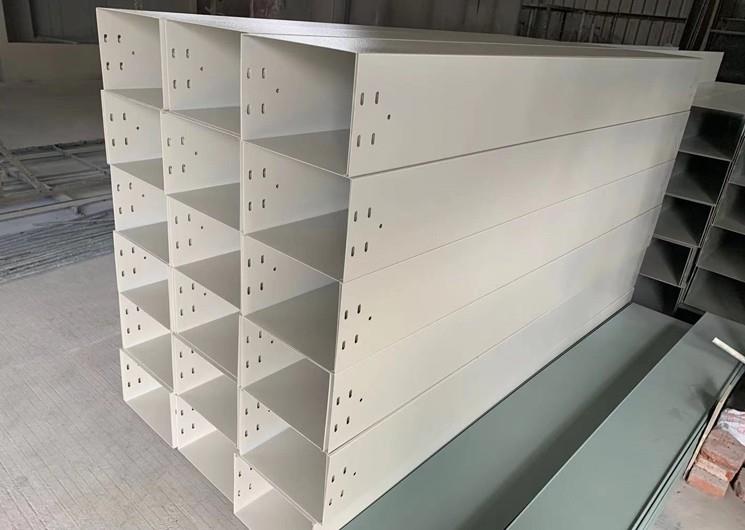

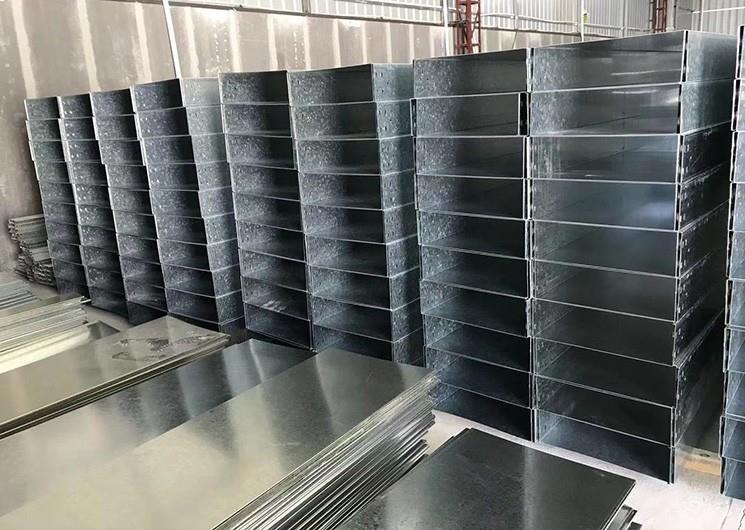

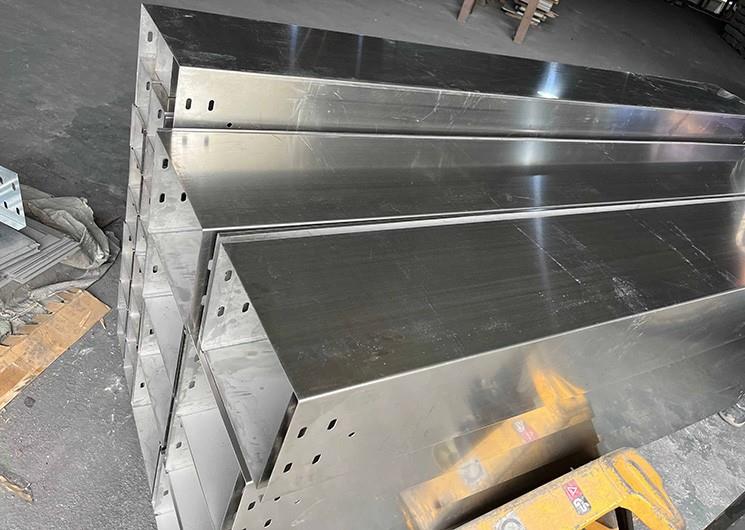

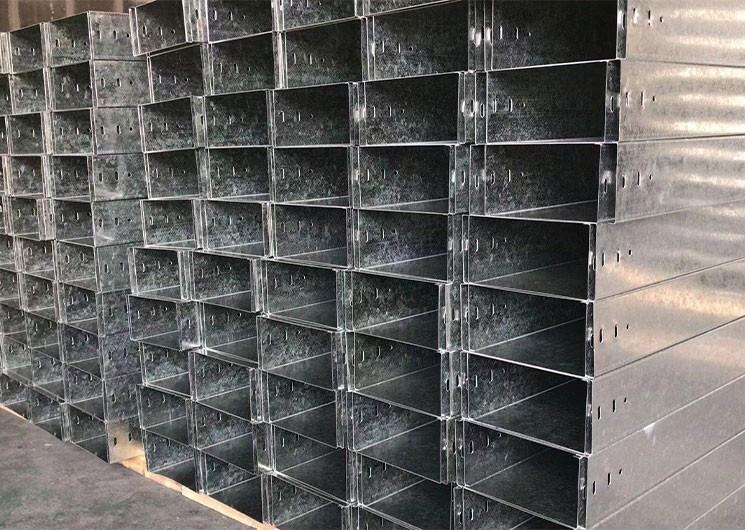

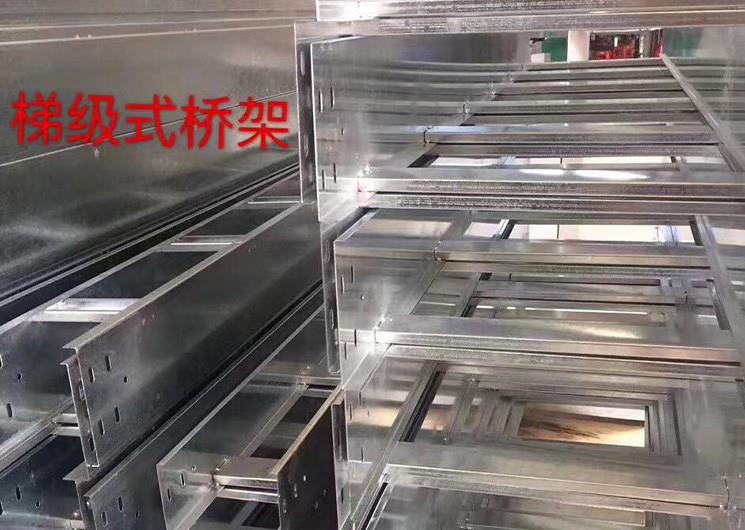

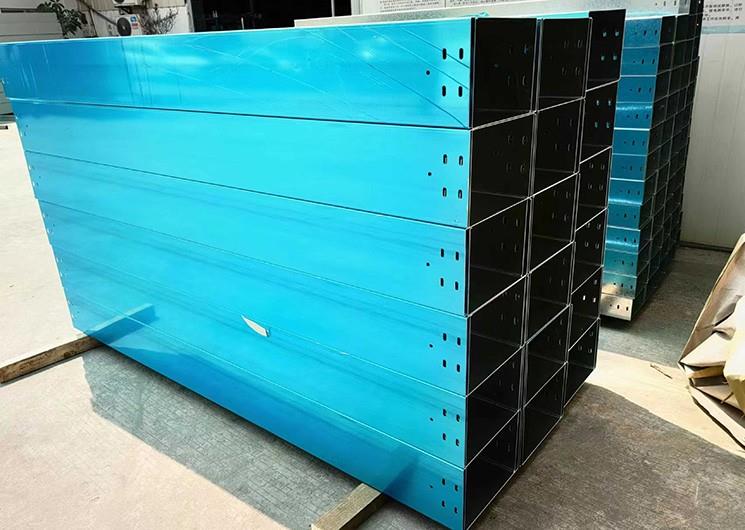

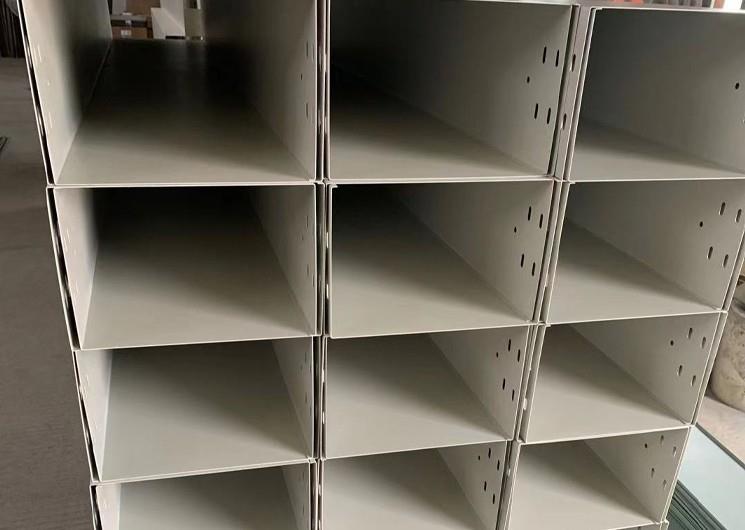

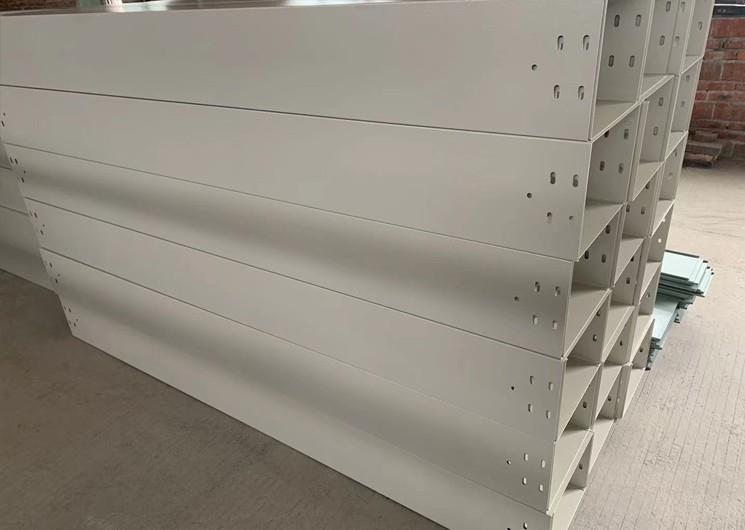

1、梯级式电缆桥架 CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设,适合于高、低压动力电缆的敷设。 2、托盘式电缆桥架 托盘式电缆桥架是石油、化工、轻工、电讯等方面应用广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装,也适合于控制电缆的敷设。 3、槽式电缆桥架 槽式电缆桥架是一种全封闭型电缆桥架。它适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。 梯级式、托盘式、槽式电缆桥架各自优缺点:梯级式汇线桥架具有良好的通风性能,不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。 4、大跨距电缆桥架 当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成,适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比,具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4,施工中无需动火,单根桥架长度可达8米,甚至更长)、切割方便、不需维护等优越性。 5、组合式电缆桥架 组合式电缆桥架是一种新型桥架,是电缆桥架系列中的二代产品。它适用各项工程、各种单位、各种电缆的敷设,它具有结构简单、配置灵活、安装方便、形式新颖等特点。
1、需屏蔽电气干扰的电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响的要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖) 2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料,提高桥架及附件的使用寿命,电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 3、除上述情况外,可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 4、在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架。 5、大跨距(>3m)要选用复合型桥架(FB)。 6、户外要选用复合环氧树指桥架(F)。
